M30高强度扭剪型螺栓电动扳手
本款扭剪型螺栓电动扳手只需要更换内外套筒即可适用于个厂家生产的M16-M30高强度扭剪型螺栓的施工作业。我司高强度扭剪型螺栓电动扳手采用特殊钢材及特殊的热处理工艺，经久耐用，作业时无反弹力。

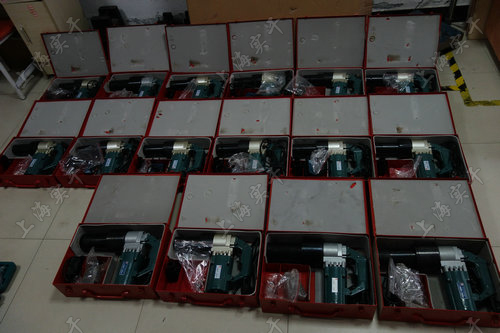

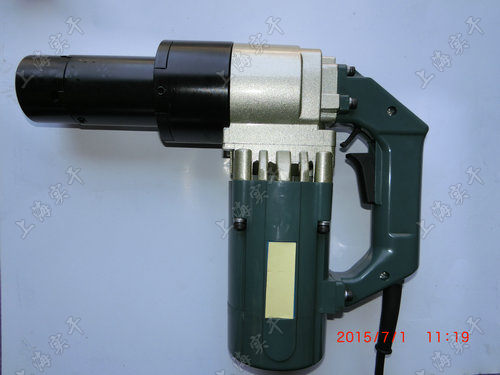

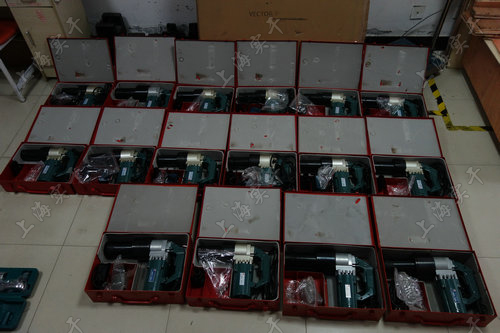

扭剪型螺栓电动扳手图片
扭剪型螺栓电动扳手具有自动控制扭矩功能是装配螺纹件及螺栓的机械化施工工具。本款扭剪型螺栓电动扳手广泛应用于栓焊结构桥梁的架设，厂房、塔架及化工、冶金、发电设备的安装。此款扭剪型螺栓电动扳手还应用于大型机械、起重设备和车辆装配作业以及对螺纹紧固件的扭矩及轴向拉力有严格要求的场合。
扭剪型螺栓电动扳手扭矩的选择与调节
1、用户可在1000-2500Nm的范围内任意选择相应规格的扭剪型螺栓电动扳手。
2、控制仪面板上有“扭矩调解旋钮”。刻有0-10个刻度值。细调旋钮的作用是在粗调两档之间进行调节补偿，以提高扭矩控制精度。（见后页）
3、调节方法：产品出厂时带有扭矩测试数据卡片，供用户标定时参考，用户可根据所需扭矩选择某一刻度值，按拧紧螺栓的操作方法，拧紧螺栓，用测力扳手或其它测力仪器测出螺栓的实际扭矩值，若扭矩相差较小，可用细调加以补偿，若相差较大，可将粗调向上或向下调一档，反复几次即可获得所需扭矩值。
M30高强度扭剪型螺栓电动扳手
扭剪型螺栓电动扳手螺栓的拧紧操作
1、装上反力支架，并紧固螺钉。开动主机，使方头销孔与反力支架孔相对应，然后装入扳手套筒，插上销钉，并用橡胶圈固定。
2、将控制仪的扭矩旋钮调到所需扭矩值，将主机正反开关拨到正转位置，把扳手套筒套在螺纹连接件的六方上。
3、按下电源开关，扳手启动。当反力支架力臂靠牢支架时（支点可以是邻近的一只螺栓或其他可作支点的位置）螺栓开始拧紧。当螺栓扭矩达到预定扭矩时，扳手自动停止，紧固完成，松开电源开关，进行下一只螺栓的拧紧工作。
4、扳手自动停止后，靠反力支架的弹性形变力，使支架力臂自动脱离支点，取下扳手。如力臂不能脱离支点时，可拨动正反开关，点动电源开关扳手即可取下。
扭剪型电动扳手规格型号
产品型号
(Model) |
测量范围
（M） |
长度
（mm） |
重量
（KG） |
最大扭矩
（N.m） |
转速（r/min） |
|
SGNJ-22 |
16-22 |
290X90X270 |
6.9 |
1000 |
16 |
|
SGNJ-24 |
16-24 |
350X90X270 |
8.5 |
1500 |
12 |
|
SGNJ-24J |
16-24 |
545X90X270 |
9.2 |
1300 |
12 |
|
SGNJ-27 |
22-27 |
400X105X280 |
9.0 |
1700 |
7 |
|
SGNJ-30 |
24-30 |
405X105X285 |
9.5 |
2500 |
5
|
保修说明：
免费保修时间：只要是属于上海实干公司的产品，产品质量原因所发生的产品之故障，均自购买之日起凭保修单保修一年。
只要超出一年的，均按收费服务，依故障状况酌情收取零件、维修、校准等费用。
产品使用过五年发生故障的时侯，本公司一样给予服务，若是本公司无零件库存，则歉难服务。实干
用户所在地暂无维修单位的亲，请将产品发至本公司修理！
